На коммутаторе в VLAN, в котором нужно иметь DHCP-сервер (vlan до клиентов), небходимо указать адрес helper. Helper – это DHCP-сервер во внешней сети.
Пример настройки relay на коммутаторе
Запуск службы DHCP-сервера:
switch(config)#service dhcp
Запуск пересылки dhcp сообщений:
switch(config)#ip forward-protocol udp bootps
Настройка helper адреса DHCP сервера
switch(config-if-vlan20)#ip helper-address 192.168.10.1

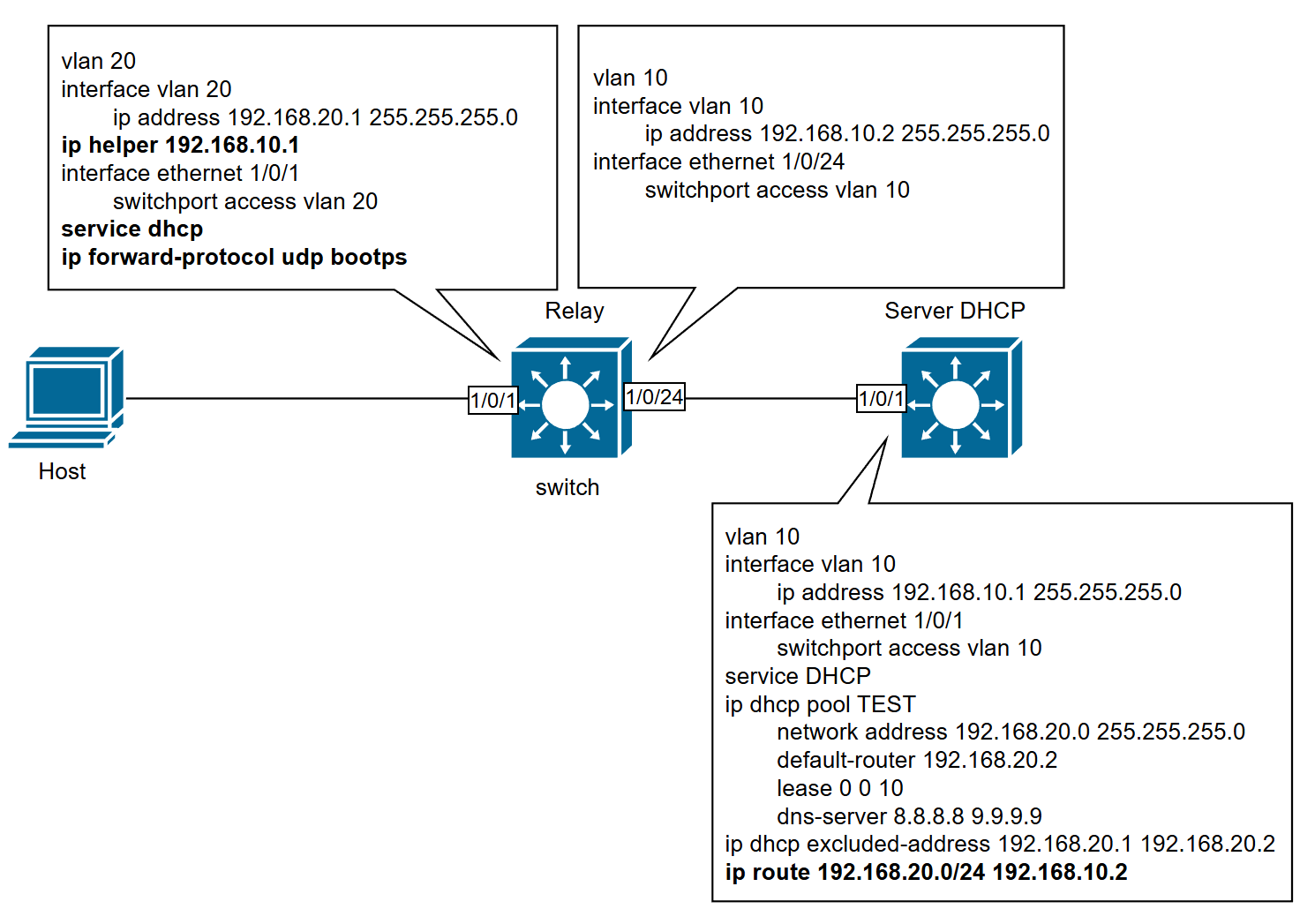

В случае, как на схеме выше, не нужно объявлять маршрут на relay коммутаторе. Однако если на пути есть другие подсети, то необходимо задать маршрут до сервера (со статической или динамической маршрутизацией). Должна быть установлена связь L3 между сервером и Relay коммутатором.
